耐雷機器　機器保護用

断路形避雷器

※耐塩用「ＤＬＡ－２」、重耐塩用「ＤＬＡ－Ｓ２」は販売を終了いたしました

名称	三相断路形避雷器
外観
形式	3DL-1
カタログ	680KB
図面	59KB
定格電圧	8.4kV
公称放電電圧	2.5kA（8/20μS）
動作開始電圧	12.6kV以上
ギャップ構造	ギャップ付
汚損区分	－
総質量	6.5kg

図面ダウンロード

用途及び特長

• 主幹線を通じで誘導雷はもとよりアースからの逆流雷にも対応する高い耐雷性能です。
• 雷による漏電ブレーカの不要動作がありません。
• コンパクト設計で汎用ボックスにスッキリと収納できます。
• 機械的駆動部分がなく、メンテナンスフリーです。
• 特別な技術、調整作業も必要なく、取り付けが簡単です。

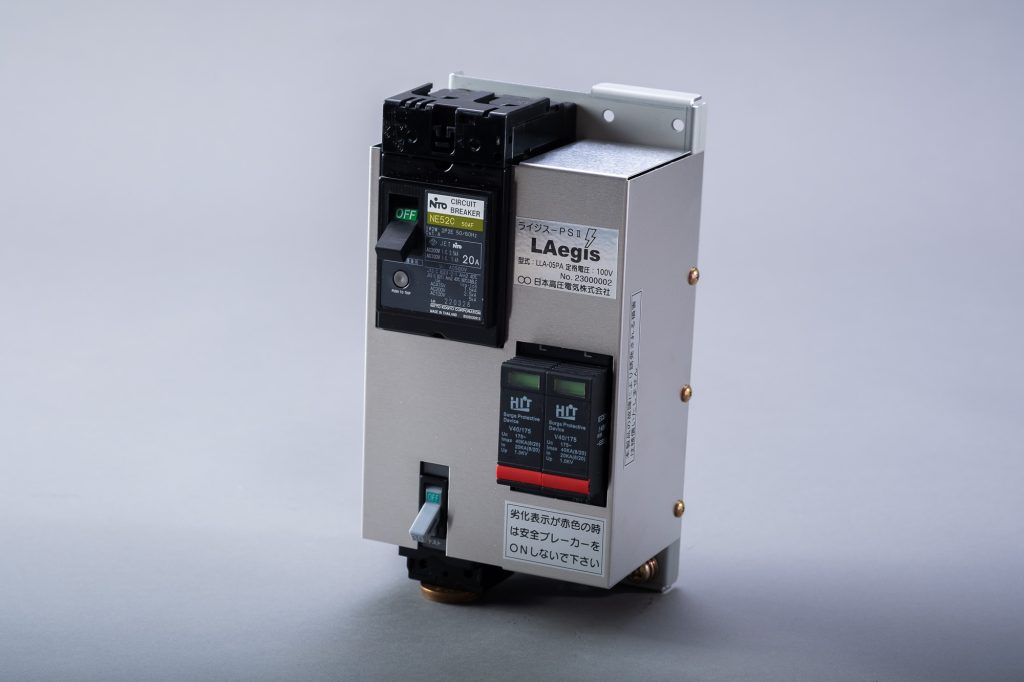

名称	低圧耐雷機器ＬＡｅｇｉｓ　（ライジス）
外観
